उत्पाद संख्या: LSBCI-40

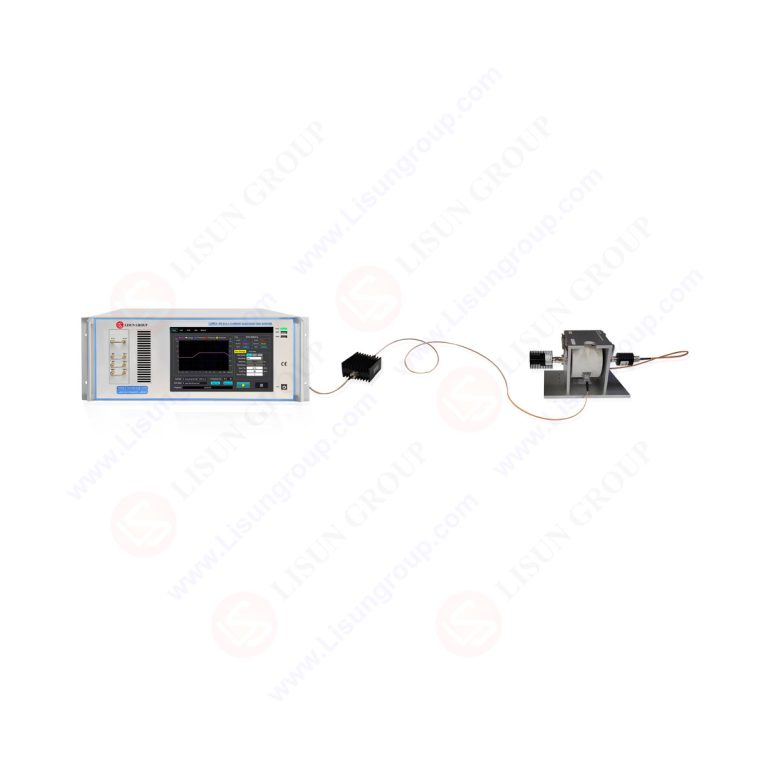

LSBCI-40 बल्क करंट इंजेक्शन (बीसीआई) परीक्षण प्रणाली विशेष रूप से ऑटोमोटिव ईएमसी प्रतिरक्षा परीक्षण के लिए डिज़ाइन की गई है। यह ISO 11452-4, GB/T 33014.4 और SAE J1113-4 जैसे मानकों का पूर्णतः अनुपालन करती है। इस प्रणाली का मुख्य उपयोग 100 kHz से 400 MHz आवृत्ति रेंज में विभिन्न ऑटोमोटिव घटकों और इलेक्ट्रॉनिक उपकरणों पर आरएफ बल्क करंट इंजेक्शन (संचालित प्रतिरक्षा) परीक्षण करने के लिए किया जाता है, जिससे यह अनुसंधान एवं विकास पूर्व-अनुपालन परीक्षण, उत्पाद को अंतिम रूप देने और तृतीय-पक्ष प्रयोगशाला प्रमाणीकरण के लिए उपयुक्त है।
LSBCI-40 इसमें एक एकीकृत आर्किटेक्चर है जिसमें सिग्नल जनरेटर, तीन-चैनल उच्च-सटीकता वाला पावर मीटर, आरएफ पावर एम्पलीफायर और एक ड्यूल डायरेक्शनल कपलर शामिल हैं। यह सीडब्ल्यू, एएम और पीएम मॉड्यूलेशन मोड के साथ-साथ अनमॉड्यूलेटेड सिग्नल को भी सपोर्ट करता है, और नागरिक ऑटोमोटिव परीक्षण और सैन्य पल्स परीक्षण दोनों की आवश्यकताओं को पूरा करने के लिए औसत और पल्स डिटेक्शन मोड प्रदान करता है। सिस्टम में मानक परीक्षणों की एक व्यापक लाइब्रेरी शामिल है, मानक फ़ाइलों को लोड करने और उपयोगकर्ता-परिभाषित परीक्षण लाइब्रेरी को अनुकूलित करने का समर्थन करता है, और इसमें एक तीव्र "वन-क्लिक" कैलिब्रेशन फ़ंक्शन है जो एक मिनट से भी कम समय में पूर्ण-आवृत्ति-बिंदु कैलिब्रेशन पूरा कर देता है।
नोट: 400 मेगाहर्ट्ज से 3 गीगाहर्ट्ज रेंज में ऑटोमोटिव घटकों और इलेक्ट्रॉनिक उपकरणों के परीक्षण के लिए, कंडक्टेड और रेडिएटेड आरएफ इम्युनिटी के लिए टीडब्ल्यूसी (ट्यूबलर वेव कपलर) विधि का उपयोग करते हुए - आईएसओ 11452-4, जीबी/टी 33014.4 और एसएई जे1113-4 के अनुसार - कृपया निम्नलिखित का संदर्भ लें। एलआईएस-टीडब्ल्यूसी-3जी50डब्ल्यू मॉडल.
मानक:
| मानक सं. | मानक नाम |
| ISO 11452-4: 2020 | सड़क वाहन - संकीर्ण बैंड विकिरणित विद्युत चुम्बकीय ऊर्जा से विद्युत गड़बड़ी के लिए घटक परीक्षण विधियाँ - भाग 4: बल्क करंट इंजेक्शन (बीसीआई) |
| एसएई J1113/4-2020 | SAE मानक - घटकों और उप-प्रणालियों के लिए विद्युत चुम्बकीय संगतता मापन प्रक्रियाएँ और सीमाएँ - भाग 4: बल्क करंट इंजेक्शन (BCI) |
| जीबी / टी 33014.4-2016 | अधिक पढ़ें |
विशेष विवरण:
| LISUN आदर्श | LSBCI-40-100 डब्ल्यू | LSBCI-40-120 डब्ल्यू |
| कार्य | प्रति परीक्षण केवल प्रतिस्थापन विधि परीक्षण ही करें। आईएसओ 11452-4 का चित्र 1 |
चित्र 1 के अनुसार प्रतिस्थापन विधि परीक्षण करें और आईएसओ 11452-4 के चित्र 2 के अनुसार बंद-लूप विधि परीक्षण |
| संकेत उत्पादक यन्त्र | ||
| आवृत्ति सीमा | 9kHz ~ 400MHz | |
| आवृत्ति संकल्प | 1Hz | |
| आवृत्ति-तापमान स्थिरता | ± 0.5ppm | |
| लयबद्ध | ≤-30dBc | |
| अनहार्मोनिक | ≤-50dBc | |
| आउटपुट पावर रेंज | -100dBm ~ 3dBm | |
| आयाम अधिमिश्रण | मॉड्यूलेशन आवृत्ति: 1 हर्ट्ज़–10 किलोहर्ट्ज़; मॉड्यूलेशन गहराई: 1%–99%; आंतरिक/बाह्य मॉड्यूलेशन। | |
| पल्स मॉड्यूलेशन | मॉड्यूलेशन आवृत्ति: 1 हर्ट्ज़–10 किलोहर्ट्ज़; ड्यूटी चक्र: 1%–99% | |
| तीन-चैनल उच्च परिशुद्धता पावर मीटर | ||
| आवृत्ति सीमा | 9kHz ~ 400MHz | |
| निवेश सीमा | -85dBm ~ + 10dBm | |
| शुद्धता | B 0.5 डीबी | |
| नमूनाकरण मोड | औसत, एकीकरण, पल्स | |
| इनपुट इंटरफ़ेस | फ्रंट पैनल पर SMA कनेक्टर, रियर पैनल पर N-टाइप कनेक्टर | |
| आरएफ पावर एम्पलीफायर | ||
| लाभ सीमा | 50 ~ 54dB | |
| आवृत्ति सीमा | 100kHz ~ 400MHz | |
| निर्गमन शक्ति | 100W | 120W |
| उत्पादन अंतरफलक | रियर पैनल एन-टाइप कनेक्टर | |
| दोहरी दिशात्मक युग्मक | ||
| आवृत्ति सीमा | 100kHz-400MHz | |
| क्षय अनुपात | 50dB | |
| अधिकतम इनपुट पावर | 300W | |
| जनरल पैरामीटर्स | ||
| अनुलग्नक शामिल हैं | एटेन्यूएटर: आवृत्ति रेंज DC~3 GHz, N-टाइप कनेक्टर। उच्च-वोल्टेज लोड: 50 Ω | |
| संचार अंतरफलक | लैन, यूएसबी, आरएस485 | |
| नियंत्रण प्रणाली | 10.1 इंच का एंड्रॉइड कैपेसिटिव टचस्क्रीन डिस्प्ले (चीनी/अंग्रेजी) + पीसी सॉफ्टवेयर के माध्यम से रिमोट कंट्रोल का समर्थन करता है | |
| आपरेटिंग पर्यावरण | तापमान: 10°C~40°C, आर्द्रता: 30%~70% | |
| बिजली की आपूर्ति | एसी: 100~250V@50Hz/60Hz | |
| कुल मिलाकर आयाम | 4U/19″ मानक चैम्बर | |
| अनिवार्य विन्यास | ||
| एलआईएस-एएन50ए | कृत्रिम मुख्य नेटवर्क: परीक्षण वोल्टेज DC 1000V/AC 270V, परीक्षण धारा 50A (LIS-AN100A और LIS-AN200A मॉडल उपलब्ध), N-प्रकार कनेक्टर, प्रतिबाधा 50μH + 5Ω || 50Ω | |
| एलआईएस-बीसीपी410 | बल्क करंट इंजेक्शन (बीसीआई) प्रोब: आवृत्ति रेंज 10 किलोहर्ट्ज़~400 मेगाहर्ट्ज; अधिकतम क्षीणन 10 dB; एन-टाइप कनेक्टर | |
| एलआईएस-सीसीएफ600 | बल्क करंट इंजेक्शन (बीसीआई) प्रोब फिक्स्चर: आवृत्ति रेंज डीसी~500 मेगाहर्ट्ज; वीएसडब्ल्यूआर 2:1 | |
| एलआईएस-बीसीएम410 | उच्च-धारा निगरानी प्रोब: क्लोज्ड-लूप बीसीआई परीक्षण के लिए; आवृत्ति रेंज 10 किलोहर्ट्ज़~400 मेगाहर्ट्ज; एन-टाइप कनेक्टर | |
| वैकल्पिक विन्यास | ||
| एलआईएस-डेस्क-बीसीआई | बीसीआई परीक्षण तालिका: तालिका के आयाम 2*1*0.9 मीटर; संदर्भ ग्राउंड प्लेन 2*1 मीटर, 2 मिमी मोटा, पीतल सामग्री; कपलिंग प्लेन को 300 मिमी के अंतराल पर ग्राउंड किया गया है। | |
| एसडीआर-4000बी | विद्युतचुंबकीय परिरक्षण कैबिनेट: आंतरिक आयाम 4000*1200*1800 मिमी (ग्राहक की आवश्यकताओं के अनुसार डिजाइन किया जा सकता है; क्लिक करें) यहाँ उत्पन्न करें (अधिक साइज़ के लिए)। | |
आईएसओ 11452-4:2020 चित्र 1
आईएसओ 11452-4:2020 चित्र 2
